ATOUN MODEL Y シリーズが、
さまざまな作業現場の課題解決をたすけます。

1.つらい荷役作業を楽にしたい
荷物の持ち上げ下げにおける、腰や腕の身体的負担を軽減します。
2.人材の定着を促進したい
新しく従事する慣れない作業者も体の負担を軽減することで、毎日の作業の継続が期待できます。
3.色んなシーンで活躍できるアシストスールが欲しい
センサーが体の動きを読み取り、必要な強さで動作をアシスト。現場の様々なシーンで活躍。

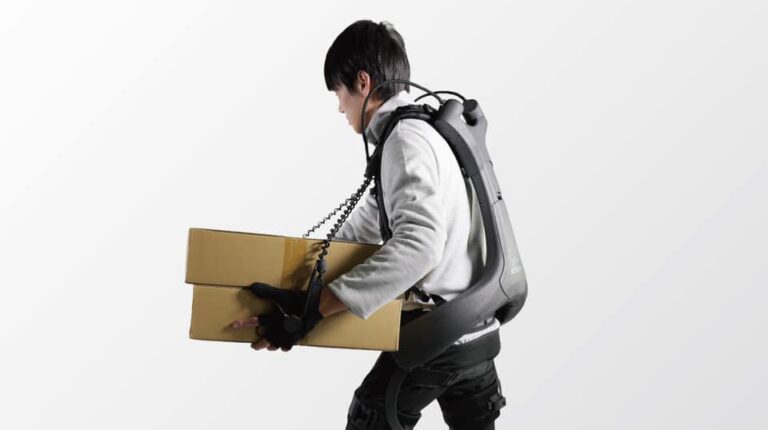

4.”腕”をアシストする機能が欲しい

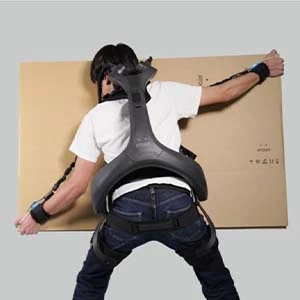

腕アシストユニット「+ kote」を利用することで、腰だけでなく腕をアシストすることができます。

お知らせ

ATOUNはこのような作業に適しています

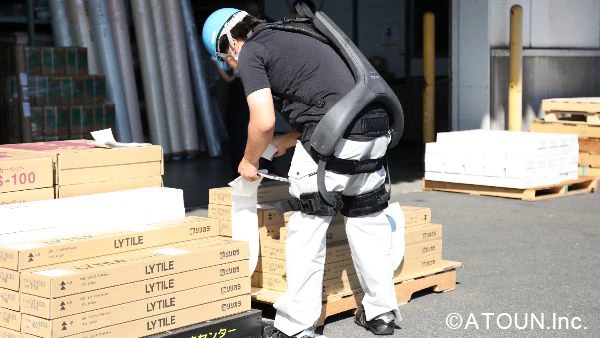

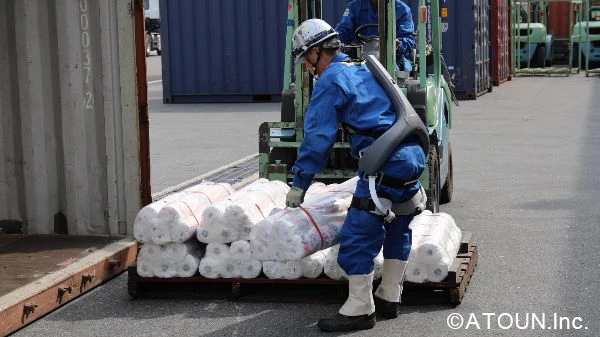

大量の入荷・出荷作業で
ATOUN MODELシリーズに適した作業

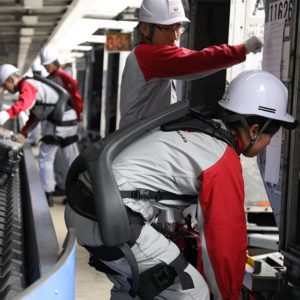

トラックと倉庫の間で大量の材料・原料・製品の入出荷作業を行うときに

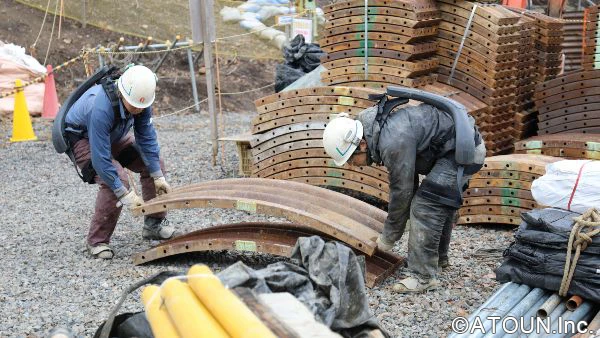

重量物の運搬作業で
ATOUN MODELシリーズに適した作業
土木・建築現場にて鋼材等の運搬作業を行うときに

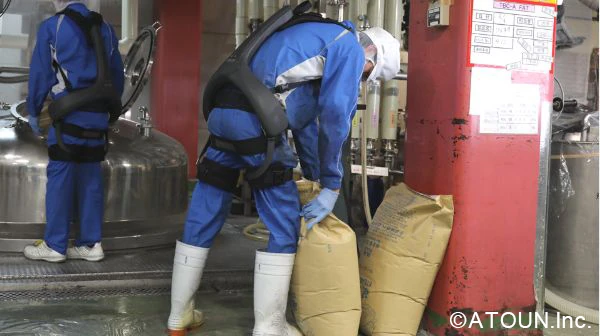

連続した材料投下作業で
ATOUN MODELシリーズに適した作業
製造機器への原料(袋・ドラム缶等)を連続して持上げ投入するときに
パレット移し替え作業で
ATOUN MODELシリーズに適した作業

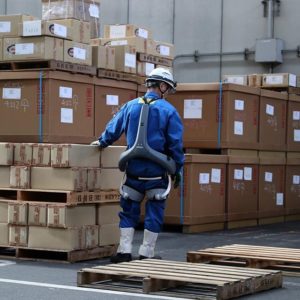

倉庫でのパレットからの移し替え作業に

ATOUN MODEL Yシリーズの特徴

幅広い業種でご利用できます。
物流業、倉庫業、製造業、介護行、農林水産業等の幅広い業種の会社様でご利用いただいています。
軽量でタフなボディ。屋外でも安心。
MODEL Y は4.5㎏、MODEL Y+koteは5.8㎏と同等スペックでは最軽量クラスです。
さらに、それぞれIP55(MODEL Y)・IP44(kote)の防塵防水耐性を備えています。

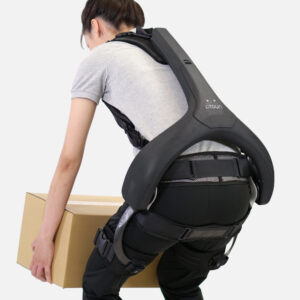

腰の負担を軽減
作業スタッフの腰の負担を最大40%軽減します。
パワフルなアシスト力
ATOUN MODEL Y は腰の回転を最大10㎏f サポートします。
+kote は引き上げる力を両腕で最大12㎏fサポートし、合わせて最大22㎏fの力で荷物を引き上げるアシストをします。
脱着が簡単
簡単脱着で着るのに20秒、脱ぐときは5秒程です。お一人で簡単に脱着出来ます。
バッテリー持続
リチウム電池動力で【MODEL Y】で3~4時間、【MODEL Y+kote】で2~3時間稼働します。
充電時間は1時間強です。
人材不足解消が期待できます
現場スタッフの負担軽減による人材不足の解消(離職の提言、採用力の向上) 等が期待できます。
ATOUN MODEL Yシリーズの導入効果 ATOUN MODEL Yシリーズの導入効果

製品仕様

ATOUN MODEL Y

パワードウェアATOUN MODEL Y

品番
AWN-2
外寸
幅48.4cm × 奥行23cm × 高さ81cm
収納寸法
幅48.4cm × 奥行23cm × 高さ81cm
重量
4.5kg(バッテリー含む)
定格出力
190W
稼働時間
約4時間 (メーカー基準)
動作環境
0 ~ 40°C
想定着用者
身長150~190cm
ソフトウェア
AWN SYSTEM 1.0
更に詳しい情報はコチラ
ATOUN MODEL Y+kote

パワードウェアATOUN MODEL Y+kote

品番
AWN-32/MKM-11(or AWN-12)/MKM-12(for AWN-31)
外寸
幅48.4cm × 奥行30cm × 高さ90cm
収納寸法
幅48.4cm × 奥行28cm × 高さ70cm
重量
5.8kg(バッテリー含む)
定格出力
190W(腰)/190W(腕)
稼働時間
約2.5時間 (メーカー基準)
動作環境
0 ~ 40°C
想定着用者
身長150~190cm
ソフトウェア
AWN SYSTEM 1.0
更に詳しい情報はコチラ

ATOUN MODEL Yシリーズ 価格表

ATOUN MODEL Y

ATOUN(アトウン)MODEL Y

【ATOUN MODEL Y】
本体価格 698,000 円 ※商品は入金確認後の商品発送になります。
※購入から1年間はメーカー保障が有ります。
初期設定、操作説明 75,000 円
合計 773,000 円
オプション販売【kote】(MODEL Yに取付け、加工賃込みの価格)
本体価格 450,000 円 ※商品は入金確認後の商品発送になります。
※購入から1年間はメーカー保障が有ります。
初期設定、操作説明 50,000 円
合計 500,000 円
ATOUN MODEL Y

ATOUN(アトウン)MODEL Y + kote

【ATOUN MODEL Y+kote】
本体価格 1,100,000 円 ※商品は入金確認後の商品発送になります。
※購入から1年間はメーカー保障が有ります。
初期設定、操作説明 100,000 円
予備バッテリー 40,000 円
サービス・サポートプラス2年(保証延長) 78,000 円
合計 1,318,000 円

ご購入の際に役に立つ情報

補助金のご案内

パワードスーツ・アシストスーツ ATOUN MODEL Yシリーズを導入の際、適用される可能性のある補助金をご紹介いたします。
詳細はリンク先にてご確認ください。

エイジフレンドリー補助金(厚生労働省) 外部リンク 詳細はホームページをご確認ください。
ものづくり補助金総合サイト(経済産業省) 外部リンク 詳細はホームページをご確認ください。
小規模事業者持続化補助金(日本商工会議所) 外部リンク 詳細はホームページをご確認ください。
ものづくり補助金・持続化補助金(独立行政法人 中小企業基盤整備機構) 外部リンク 詳細はホームページをご確認ください。
スマート農業(農林水産省) 外部リンク 詳細はホームページをご確認ください。
経営継続補助金(農林水産省) 外部リンク 詳細はホームページをご確認ください。
日本一の果樹産地づくり事業(和歌山県) 外部リンク 詳細はホームページをご確認ください。

導入検討、導入される企業様のお役に立てるよう弊社協力会社の専門家をご紹介いたします。
下記にある【補助金に関する相談】からご要望などお気軽にお申し付けください。

【ATOUN(アトウン)MODEL Y】と【ATOUN(アトウン)MODEL Y+kote】は
割賦(分割)・リースでもご購入いただけます

割賦(分割)・リースでご購入いただく場合の料金例は以下の通りです。
お客様によって料金は異なりますので、詳しくはお問合せ下さい。

【 割賦(分割)の例 】

※一般的な 割賦(分割)料率に基づいて算出しています。

ATOUN MODEL Y
割賦(分割)期間:5年(無償保証期間1年)
月額 14,236 円(税抜)
ATOUN MODEL Y + kote
割賦(分割)期間:5年(無償保証期間1年+有償4年延長保証パック)
月額 24,273 円(税抜)

【 リースの例 】

※一般的なリース料率に基づいて算出しています。

ATOUN MODEL Y
リース期間:5年(無償保証期間1年+有償4年延長保証パック)
月額 17,062 円(税抜)
ATOUN MODEL Y + kote
リース期間:5年(無償保証期間1年+有償4年延長保証パック)
月額 27,412 円(税抜)

※上記はあくまでも一例であり、ご購入いただくお客様によって割賦(分割)・リース料金料金は異なります。
与信状況によってはご利用いただけない場合もございます。詳しくはお問合せ下さい。

ご購入前のお試しレンタル

アスモチではご購入前にATOUNを試したいお客様向けにレンタルも行っております。
お気軽にご相談ください。

腰の負担を最大40%軽減する単体の【ATOUN(アトウン)MODEL Y】


ATOUN(アトウン)MODEL Y

7日間 レンタル価格(税抜)
レンタル価格 35,000 円
安心パック(損害保険) 1,500 円
合計 36,500 円

(腰をサポート)+(腕もアシスト)【ATOUN(アトウン)MODEL Y】+【kote】の合体


ATOUN(アトウン)MODEL Y + kote

7日間 レンタル価格(税抜)
レンタル価格 50,000 円
安心パック(損害保険) 1,500 円
合計 51,500 円

ATOUN MODEL Yシリーズのご購入・御見積・資料請求・ご相談は
コチラよりお気軽にお問合せ下さい。

お電話からお問い合せ

06-6484-5470
受付時間 平日9:00~18:00 アスモチ株式会社(アトウン担当:西本)

パワードスーツ・アシストスーツの導入・活用事例

パワードスーツ・アシストスーツの導入・活用事例 住友林業クレスト株式会社
住友林業クレスト株式会社
【業界】製造業(木質総合建材)
【作業】製品の出荷
【効果】腰の負担軽減、人材の定着、健康管理、健康増進
パワードスーツ・アシストスーツの導入・活用事例 中外製薬工業株式会社
中外製薬工業株式会社
【業界】製造業(製薬)
【作業】原料の受け入れ
【効果】腰の負担軽減、女性や高齢者の活躍
パワードスーツ・アシストスーツの導入・活用事例 株式会社JALグランドサービス
株式会社JALグランドサービス
【業界】物流業(倉庫)
【作業】コンテナへの積み込み・出し入れ
【効果】腰の負担軽減、生産性向上、女性や高齢者の活躍
パワードスーツ・アシストスーツの導入・活用事例 浜田化学株式会社
浜田化学株式会社
【業界】リサイクル業
【作業】抜缶
【効果】腰の負担軽減、作業効率向上
パワードスーツ・アシストスーツの導入・活用事例 株式会社 九建(九電グループ)
株式会社 九建(九電グループ)
【業界】土木建築業
【作業】資材運搬、掘削
【効果】腰の負担軽減
パワードスーツ・アシストスーツの導入・活用事例 株式会社 三浦農園
三浦農園
【業界】農業
【作業】定植、収穫、箱詰め、出荷
【効果】腰の負担軽減

よくあるご質問

パワードスーツ ATOUNに関してよくあるご質問をまとめました。

機能について

  • 腕のサポート強弱は可能ですか?

    • 可能です。

      左手首にあるコントローラーにより、腕のサポートをしてくれるワイヤーの力は2段階の強弱が可能です。
      また、ダイレクトモードに設定していただき、指先にあるセンサーをゆっくり押していただくと、腕のワイヤーサポートも連動しゆっくりと巻上げてくれます。

      腕のサポート強弱手順

      ① モード色の確認
      ② 点灯ランプの確認
      ③ 指先センサー部分の押す力の強弱
      ※押す力の強弱によって腕のサポートワイヤーの巻上げスピードが変わります

  • アシストスーツATOUN(アトウン)のセンサーはどこにあって、どうすれば反応するのでしょうか!

    • 腰をサポートする【ATOUN MODEL Y】のセンサー

      • ① センサーの位置は本体の腰部分のモーターと一緒に搭載しております。
      • ② 直立の際はセンサーは反応しません、身体が傾くと反応します。
      • ③ 反応するとモーターが作動し身体を起こしたり、中腰姿勢を保持します。
      • ④ こうしてアシストすることによって腰の負担を最大40%軽減します。

        腕をサポートする【kote(コテ)】のセンサー

      • ① 指先に付けるサックの先にセンサーがあります。
      • ② センサーに触れることにより、反応します。
      • ③ 肩口にあるモーターがワイヤーを巻き上げます。
      • ④ 片腕で6㎏、両腕で12㎏の力で引き上げます。
      • ⑤ 更に起き上がる際はMODEL Yが10㎏の力で身体を起こしてくれるので
      • ⑥ 最大22㎏の力で引き上げます。

      アシストスーツATOUNを装着することにより、人間とロボットとの「あ うん」の呼吸で作業が楽しくなります。

  • ベルトは固定式で洗えないのでしょうか?

    • 取り外し可能で洗えます。

      ベルトはすべて取り外し可能です。また、取り外したベルトは洗濯機で洗えます。

      別売りのベルトをご購入いただけると使用者毎にベルトを好感して使用することが可能です。

  • パワードスーツATOUN(アトウン)を装着すると荷物が軽くなるのですか!

    • ATOUN(アトウン)は両腕で最大12kgf、腰で最大10kgfのアシスト力

      パワードスーツ・アシストスーツATOUN(アトウン)は、
      腕(両腕12kgf)と腰(最大10kgf)のダブルのアシストで、荷物の上げ下げなどの作業を、腕と腰の両面からサポートします。

      保持動作において最大96%の負担軽減

      荷物の持ち上げ状態を保持することもでき、保持動作において最大96%の大幅な負担軽減を確認しています。

      ※7kgの段ボール箱を5分間、胸の高さで維持したときの上腕二頭筋の節電位評価による(アトウン社評価)

      詳しくは弊社ATOUN総合サイト「物流現場での実証実験結果」をご覧ください。

      フレキシブルなワイヤーアシスト

      アシストスーツATOUN(アトウン)Koteは、ワイヤーを巻き取り方式のユニットで構成され、腕をフレキシブルに動かせることで工場や倉庫などでの作業者の自由な動きを妨げません。
      狭いスペースからの物を引き出すなどの複雑な動きでもサポートします。

  • パワードスーツのパワーはどこから?バッテリーはどの位もつのか?

    • 【アシストスーツ・パワードスーツATOUN(アトウン)の動力は電動モーター】

      アシストスーツ・パワードスーツATOUN(アトウン)は、強力なモーターが足や腕を引き上げることによってアシストをしております。
      のモーターはリチウム電池の力で稼働いたします。

      【アシストスーツ・パワードスーツATOUN(アトウン)の連続稼働時間】

      作業によってバッテリーの消耗も異なりますが、連続作業で下記となります。

      • 【MODEL Y】で4時間稼働

        【MODEL Y+kote】で2時間稼働

        フル充電に必要な時間は、概ね1時間強です。

  • ATOUN(アトウン)は、防水・防塵の対策は出来ていますか?

    • 防水について

      腰をサポートするATOUN(アトウン)Model Y、腕をサポートKote(コテ)の双方とも、
      屋外雨天でご使用していただいても問題はございません。

      防塵について

      腰をサポートするATOUN(アトウン)【Model Y】、腕をサポート【Kote(コテ)】の双方とも、粉塵が舞う中でもご利用いただけます。
      薬品工場にも既に導入実績がございます。

      【MODEL Y】はIP55、【kote】はIP44を取得しています。

      JISで定められた防水・防塵の保護等級を表しており、IP表示は世界各国で使用されています。

      ご不明な点がございましたらお気軽にご相談ください。

購入について

その他

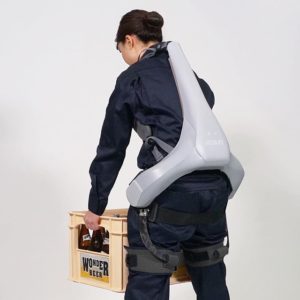

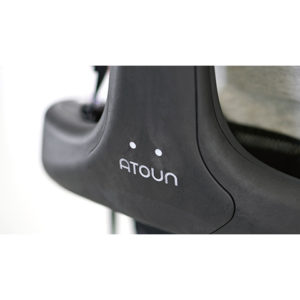

  • ATOUN(アトウン)は独特のデザインですが、何か意味がありますか?

    • アルファベットの「Y」の字をイメージ

      ATOUN(アトウン)【Model Y】はアルファベットの「Y」の字を逆さまにしたような形になっています。

      工場や倉庫などの気温が高い作業場での使用で、ファンスーツを着用しての作業を想定したデザインになっております。
      ファンの部分がアシストスーツATOUNの本体と重ならないように、考えられたデザインになっております。

      ファンスーツの上からでも【ATOUN(アトウン)MODEL-Yシリーズ】を装着していただける仕様です。

      また個人的にも、丸み帯びたカーブのデザインはロボットと言う無機質な印象は薄く、なんとなく優しいイメージですね。

  • ATOUN(アトウン)をどういう業種の方が使われていますか?

  • アシストスーツATOUNのカラーはブラックのみの販売ですか?

    • ご発注台数によってカスタマイズ可能です

      アシストスーツATOUN(アトウン)のランニング・カラーは、現在ブラックのみの販売です。

      10台以上のオーダーを頂けましたら、お客様の企業カラーにも対応可能です。
      但し、別注対応になりますので納品まで日数がかかることはご了承ください。

  • 【ATOUN(アトウン)MODEL Yシリーズ】の重さはそれぞれどれくらいですか?

    • 重さは下記のとおりになります。

      腰をサポートする【ATOUN(アトウン)MODEL Y】は4.5㎏、
      腕をサポートする【ATOUN(アトウン)MODEL Y+kote】は5.8㎏です。
      小柄な方にとっては手に持つとずっしりと感じるかもしれませんが、
      ATOUN(アトウン)を背負ってからは肩と腰に重さが分散されるので、装着しアシストスーツが稼働すればそれほど気にはなりません。

  • ATOUN(アトウン)の故障などの対応についてや保証はどのようになっていますか?

    • 【アシストスーツ・パワードスーツATOUN(アトウン)の保証期間】

      ■原則

      ATOUN(アトウン)Model YとKote(コテ)共に、ご購入から1年間の保証となります。

      ■オプション

      有料の【延長保証パック】や【フルサポートパック】にご加入いただけましたら、最大で5年間の保証となります。

      また、ご購入から5年以内でしたらこちらも有料ですが【スポットメンテナンス】定期メンテナンスをスポットで受けるサービスもございます。

      各サービスの詳細については、下記をご覧ください。

      アトウンのサポートサービスについて
